Jembatan Baja Modular Logam Beban HL-93 Standar AASHTO

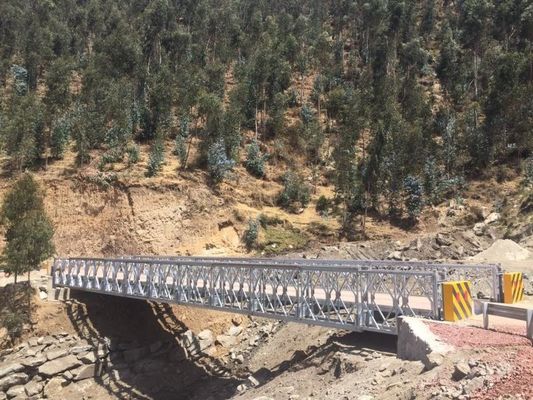

Gambar besar : Jembatan Baja Modular Logam Beban HL-93 Standar AASHTO

Detail produk:

Tempat asal:	Cina
Nama merek:	HARZONE
Sertifikasi:	ASTM, AASHTO HL-93
Nomor model:	CB200A

Syarat-syarat pembayaran & pengiriman:

Menyediakan kemampuan:	50000 ton per tahun

Kontak

Detil Deskripsi produk

Menyoroti:

Jembatan Baja Modular Prafabrikasi

Jembatan Modular Baja

Jembatan Baja Modular Prefab

Jembatan baja modular beban HL-93 AASHTO

Deskripsi Umum Jembatan HARZONE CB200A

Fitur Utama
Struktur Modular	Struktur baja modular yang sepenuhnya dapat dipertukarkan di antara komponen dari jenis yang sama. Mudah dan cepat untuk dirakit dan dibongkar. Komponennya memungkinkan transportasi dan penanganan manual yang mudah di lapangan atau untuk penggunaan peralatan dan alat berat minimal, menggunakan tenaga kerja non-spesialis dan tanpa pelatihan yang sangat berkualitas.
Balok Memanjang dan Melintang	Balok memanjang yang terdiri dari panel prefabrikasi yang dihubungkan dengan baut dan dirakit dalam satu baris di samping satu sama lain atau dalam dua tingkat lantai; sesuai dengan konfigurasi desain (Lihat Tabel No. 1 dan No. 2). Balok memanjang dihubungkan oleh palang, yang dibangun di balok melintang jembatan dan yang mendukung jalan untuk satu atau dua jalur, yang terdiri dari dek baja modular prefabrikasi, yang permukaan atasnya dilapisi dengan bahan epoksi dan agregat anti selip.
Baja	Baja yang digunakan untuk pembuatan struktur logam memenuhi sifat mekanik struktur untuk beban berlebih HL-93 dari spesifikasi AASHTO LRFD. Elemen utama (balok, panel, tali, dan lantai) adalah profil yang digulung panas. Elemen sekunder digulung dingin.
Struktur Pendukung dan Sistem Koneksi	Terdiri dari elemen pengaku, baut, dan pin.
Beban	HL-93 dari spesifikasi AASHTO LRFD
Defleksi	L/800 (maksimum)
Siklus Beban	1.000.000 (minimum)
Pengelasan	AASHTO/AWS D1.5M/D1.5
Galvanisasi Elemen Utama	ASTMA 123/A123M-24
Galvanisasi Elemen Koneksi	ASTMA153/A153M-23
Galvanisasi Elemen Persatuan	ASTM B633-23

Geometri Umum Struktur Jembatan Logam

Modular HARZONE CB200A

Tabel Konfigurasi Panel (Lihat Tabel No. 1 dan No. 2)
Konfigurasi	Deskripsi
SS	SIMPLE SIMPLE, satu baris panel di setiap sisi, digunakan sebagai bagian dari konfigurasi hidung peluncuran.
DS	DOBLE SIMPLE, dua baris panel di setiap sisi, tanpa tali penguat.
DSR2	DOBLE SIMPLE REFORZADO DOS, dua baris panel di setiap sisi, dengan tali penguat atas dan bawah di semua baris, kecuali di modul awal dan akhir.
DDR1	DOBLE DOBLE REFORZADO UNO, dua baris ganda panel di setiap sisi, dengan tali penguat atas dan bawah di kedua baris internal, kecuali di modul awal dan akhir.
DDR2	DOBLE DOBLE REFORZADO DOS, dua baris ganda panel di setiap sisi dengan tali penguat atas dan bawah di semua baris, kecuali di modul awal dan akhir.
DDR2H	DOBLE DOBLE REFORZADO DOS PESADO, dua baris ganda panel di setiap sisi dengan tali penguat berat atas dan bawah di semua baris, kecuali di modul awal dan akhir.
DDR2SH	DOBLE DOBLE REFORZADO DOS PESADO DE ALTA FLEXIÓN, dua baris ganda panel di setiap sisi dengan tali penguat berat tinggi defleksi atas dan bawah di semua baris, kecuali di modul awal dan akhir.
TSR2	TRIPLE SIMPLE REFORZADO DOS, tiga baris panel di setiap sisi, dengan tali penguat atas dan bawah di kedua baris internal dan eksternal, kecuali modul awal dan akhir.
TSR3	TRIPLE SIMPLE REFORZADO TRES, tiga baris panel di setiap sisi, dengan tali penguat atas dan bawah di semua baris, kecuali modul awal dan akhir.
TDR2	TRIPLE DOBLE REFORZADO DOS, tiga baris ganda panel di setiap sisi, dengan tali penguat atas dan bawah di kedua baris internal dan eksternal, kecuali di modul awal dan akhir.
TDR3	TRIPLE DOBLE REFORZADO TRES, tiga baris ganda panel di setiap sisi, dengan tali penguat atas dan bawah di semua baris, kecuali di modul awal.
TDR3H	TRIPLE DOBLE REFORZADO TRES PESADO, tiga baris ganda panel di setiap sisi dengan tali penguat berat di semua baris, kecuali di modul awal dan akhir.
TDR3SH	TRIPLE DOBLE REFORZADO TRES PESADO DE ALTA FLEXIÓN, tiga baris ganda panel di setiap sisi dengan tali penguat berat tinggi defleksi di semua baris, kecuali di modul awal dan akhir.

Pengujian Beban - Jembatan HARZONE CB200A

Beban HL - 93, Defleksi L/800

HARZONE menyediakan jembatannya dengan mempertimbangkan Pengujian Beban sesuai kebutuhan pelanggan, untuk menunjukkan bahwa jembatannya dirancang untuk Beban Berlebih HL–93 dari Spesifikasi AASHTO –LRFD dan Defleksi maksimum di bawah beban hidup terbatas pada L/800.

Struktur logam HARZONE CB200A dirancang untuk Beban Berlebih HL–93 dari Spesifikasi AASHTO LRFD, untuk 1′000.00 siklus beban yang terkait dengan rentang tegangan (kelelahan) dan untuk defleksi maksimum di bawah beban hidup terbatas pada L/800.

Pengujian Beban struktur kami

Perilaku struktural Jembatan HARZONE CB200A dievaluasi, dalam kondisi beban yang paling tidak menguntungkan.

Panah dan regangan diukur secara sistematis, sesuai dengan Spesifikasi AASHTO – LRFD.

Dikonfirmasi bahwa jembatan HARZONE dirancang untuk defleksi maksimum di bawah beban hidup terbatas pada L/800.
